Beijing Silk Road Enterprise Management Services Co.,LTD
बीजिंग सिल्क रोड एंटरप्राइज मैनेजमेंट सर्विसेज कं, लि
बीजिंग सिल्क रोड एंटरप्राइज मैनेजमेंट सर्विसेज कं, लि
 |
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OEM |
| प्रमाणन: | CE , ISO |
| न्यूनतम आदेश मात्रा: | एक इकाई |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकिंग |
| प्रसव के समय: | 15-20 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 100 पीसी |
| फीडर: | letf: 29pcs; लेटफ़: 29 पीसी; right:29pcs सही: 29pcs | स्थान का सिर: | 2pcs |
|---|---|---|---|
| नलिका: | 4 प्रकार की नोजल (जूकी) | गति: | 3000cph with vision; दृष्टि के साथ 3000cph; without vision 5000cph बिना दृष् |
| शुद्धता: | 0.025mm | पीसीबी आकार: | 10 * 10 मिमी - 345 * 355 मिमी |
| बढ़ते परिशुद्धता: | ± 0.025mm | वोल्टेज: | 220V (110V), 50 हर्ट्ज |
| कुल भार: | 75 किग्रा | मशीन आयाम: | एल 960 मिमी * डब्ल्यू 705 मिमी * एच 335 मिमी |
| प्रमुखता देना: | 345 * 355 मिमी पीसीबी पिक एंड प्लेस मशीन,10 * 10 मिमी पीसीबी पिक एंड प्लेस मशीन,345 * 355 मिमी एलईडी विधानसभा उपकरण |
||

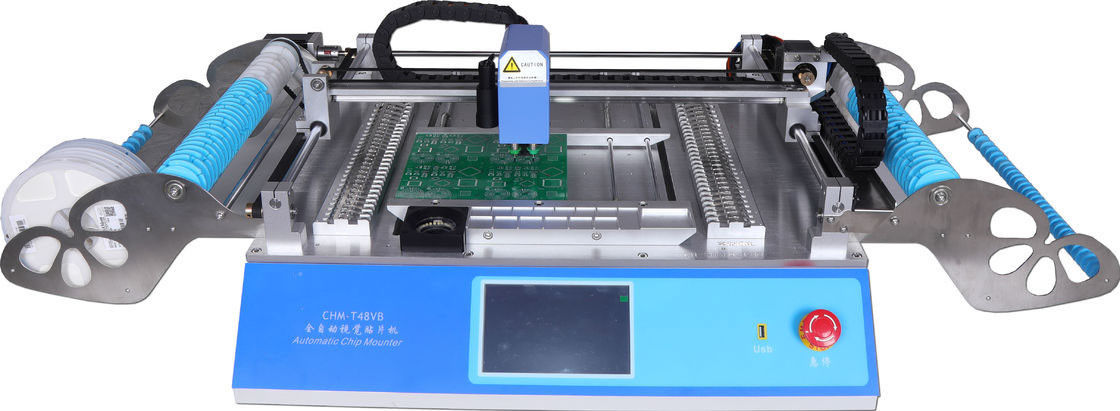

4 नलिका दोहरी कैमरा टेबल टॉप पीसीबी उठाओ और प्लेस मशीन
विवरण:
| पीसीबी क्षेत्र | 10 मिमी * 10 मिमी - 355 मिमी * 355 मिमी |
| XY अक्ष यात्रा | 420 * 460mm |
| Z एक्सिस मूविंग रेंज | 15mm |
| प्लेसमेंट प्रमुख | 2pcs |
| फ़ीडर |
बाएं 29 पीसी + दाएं 29 पीसी 8 मिमी = 44 पीसी, 12 मिमी = 8 पीसी, 16 मिमी = 4 पीसी, 24 मिमी = 2 पीसी, फ्रंट आईसी स्टैक = 14 पीसी, उपयोगकर्ता-परिभाषित आईसी ट्रे |
| दृष्टि प्रणाली | दोहरे कैमरे (ऊपर और नीचे कैमरे) |
| चलाना | बंद-पाश नियंत्रण स्टेपर सर्वो ड्राइव सिस्टम, सुनिश्चित करें कि कभी भी कदम न खोएं |
| जेड अक्ष स्व-वापसी का पता लगाने | हां, नोजल को टूटने से रोकें |
| पिन पिन सेल्फ-रिटर्न | हाँ |
| सामग्री का पता लगाने की विधि का रिसाव | वैक्यूम डिटेक्शन, विजन डिटेक्शन |
| टच स्क्रीन | 7 ”उद्योग टच स्क्रीन |
| मुख्य बोर्ड | स्वतंत्र अनुसंधान उद्योग मुख्य बोर्ड |
| प्रणाली | एंबेडेड लिनक्स सिस्टम |
| बढ़ते गति | 5000cph (दृष्टि बंद);3000cph (पर दृष्टि) |
| बढ़ते सटीक | ± 0.025mm |
| अवयव | 0402-5050, एसओपी, क्यूएफएन (टेप चौड़ाई: 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी) |
| मशीन का आयाम | एल 960 मिमी * डब्ल्यू 705 मिमी * एच 335 मिमी |
| वैक्यूम पंप | -92KPA (2 पीसी, बिल्ड-इन, म्यूट प्रकार) |
| बाहरी वायु स्रोत | कोई ज़रूरत नहीं (मशीन बिल्ड-इन म्यूट वैक्यूम पंप 2 पीसी) |
| बाहरी पीसी | कोई जरुरत नहीं है |
| वोल्टेज | 220V (110V), 50 हर्ट्ज |
| कुल भार | 75 किग्रा |
| कुल भार | 86 किग्रा / 116 * 81 * 52 सेमी ---- लकड़ी की पैकिंग |
प्रतिस्पर्धात्मक लाभ:
1. सुविधाजनक सॉफ्टवेयर, मशीन का एंबेडेड लिनक्स सिस्टम, बहुत स्थिर उद्योग मुख्य बोर्ड, स्वतंत्र संचालन, बाहरी कंप्यूटर की आवश्यकता नहीं है, ऑपरेशन अधिक आसान और सुविधाजनक है।
2. ऊपर और नीचे दो कैमरे सीसीडी सिस्टम प्रत्येक घटक की स्थिति को बहुत सटीक रूप से सही करते हैं, खासकर आईसी (अधिकतम 22 * 22 मिमी) के लिए।
3. मशीन सभी प्रकार के घटकों का समर्थन करती है, 0402, 0603- QFN से, साथ ही कटे हुए टेप, ट्यूब आईसी, या बल्क आईसी से।मशीन कई प्रकार के PCB लगा सकती है।
4. इसमें लचीली पीसीबी क्लैंपिंग स्थिरता है, और इसमें कस्टम आईसी ट्रे, फ्रंट बल्क आईसी फीडर, बहुत सुविधाजनक है।
5. दृष्टि भी सुधार मशीन मूल बिंदु दूसरी कर सकते हैं, सुनिश्चित करें कि मूल बिंदु सही है।
6. चुंबक के साथ उच्च सटीक जूकी नलिका के साथ 2 सिर / 4 सिर, रिंच के साथ जुदा करने की कोई जरूरत नहीं, नलिका कोण -180 डिग्री ~ +180 डिग्री को घुमा सकती है।जगह ऊंचाई समायोज्य है।4 सीरियल्स मशीन अधिकतम घटकों की ऊंचाई 5 मिमी और 5 सीरल्स मशीन की अधिकतम ऊंचाई 10 मिमी है।
7. 4 serails मशीन के पुल पिन स्वचालित रूप से लौटने के लिए नलिका टूट से बचने के लिए, पुल पिन अटक नहीं है।5 सीरियल की मशीन का उपयोग कर यामाहा वायवीय फीडर ऑटो खिला, अधिक तेज गति।
8. जेड अक्ष का पता लगाने, प्लेसमेंट सिर किसी भी टूट को रोकने के लिए ऊंचाई और कोण, ऑटो वापस मूल का पता लगा सकता है।
9. बंद-लूप नियंत्रण, एक्स, वाई एक्सिस एनकोडर के साथ, मोटर कभी भी कदम नहीं खोता है।
10. पीसीबी दो दृष्टि कैमरों (मशीन 2 अंक मिल जाएगा) द्वारा जांचना, पीसीबी की ऑफसेट संशोधन।केवल कैलिब्रेट 2 अंक, बाकी घटक ऑटो सुधार करेंगे, पीसीबी के लिए अंशांकन तेजी से और सटीक हो सकता है, ऑफसेट की देखभाल करने की आवश्यकता नहीं है, इनपुट की गणना करने की आवश्यकता नहीं है।
11. वैक्यूम डिटेक्शन के साथ आता है, अगर एक घटक कुटिल हो जाता है, तो यह स्वचालित रूप से इसे फीड ज़ोन में फेंक देगा, फिर से माउंट करने के लिए एक नया चुनें।
12. दृष्टि का पता लगाने के साथ आता है, कैमरा सही घटक कोण और सही जगह पर पीसीबी बोर्ड पर ऑटो करेगा।यदि सिर घटकों को नहीं उठाते हैं, तो कैमरा इसका पता लगाएगा और फिर से लेने के लिए वापस जाएगा, 3 बार पिकिंग नहीं, मशीन अलार्म और बंद हो जाएगी।
13. यदि सामग्री की कमी है तो यह स्वचालित पहचान करेगा, फिर अलार्म;आपूर्ति सामग्री के बाद, फिर काम करना जारी रखें, फिर से शुरू करने की आवश्यकता नहीं है।
14. पीसीबी बैच की किसी भी संख्या का समर्थन करें।
15. यदि कोई PCB फाइल नहीं है, या सॉफ्टवेयर लोड वर्क फाइल का उपयोग नहीं करते हैं, तो आप प्रोग्राम के लिए एक नई फाइल बना सकते हैं।
16. कन्वर्ट टूल (पीसी संस्करण) के साथ आता है, कंप्यूटर में काम की फाइल को संपादित करें और यूएसबी पोर्ट द्वारा मशीन में काम की फाइल को त्वरित और सुविधाजनक तरीके से लोड करें।
17. एकल चरण का समर्थन करें।
