| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OEM |
| प्रमाणन: | CE , ISO |
| न्यूनतम आदेश मात्रा: | एक इकाई |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकिंग |
| प्रसव के समय: | 15-20 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 100 पीसी |
| अधिकतम चिप गति: | 12000pcs / एच | संपीड़ित हवा: | 0.5-0.6MPa |
|---|---|---|---|
| स्थिति सटीकता: | 0.01 एम एम | फ़ीडर: | 60 (24 से पहले 36 के बाद) |
| वजन: | 450 किलो | रंग: | सफेद |
| आयाम: | 1395 * 1180 * 1376 मिमी | कवर अलार्म खोलें: | धीमे-धीमे या नीचे |
| रेल समायोजन मोड: | मैनुअल + स्वचालित | अधिकतम पीसीबी क्षेत्र: | 600 * 430mm |
| नोजल बफर रेंज: | 5 मिमी | ट्रे: | 12 समूहों का समर्थन करें |
| प्रमुखता देना: | 1395 * 1180 * 1376 मिमी पीसीबी विधानसभा मशीन,5 मिमी पीसीबी विधानसभा मशीन,5 मिमी पीसीबी घटक बढ़ते मशीन |
||

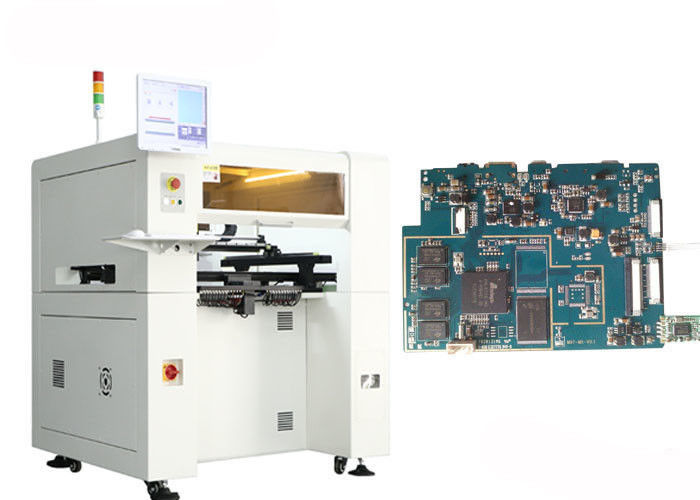

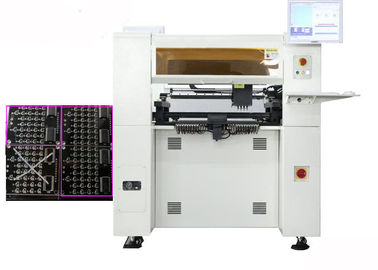

1395 * 1180 * 1376 मिमी सर्वो मोटर 60 फीडर पीसीबी असेंबली मशीन
विशिष्टता:
|
फ़ीडर |
60 (24 से पहले 36 के बाद) |
ट्रे |
12 समूहों का समर्थन करें |
||
|
स्थान का सिर |
6 (नोजल को बदले बिना) |
औसत शक्ति |
600W |
||
|
स्थिति की सटीकता |
0.01 एम एम |
नोजल बफर रेंज |
5 मिमी |
||
|
शक्ति |
220V, 50 हर्ट्ज |
संपीड़ित हवा |
0.5-0.6Mpa |
||
|
मोटर चलाएँ |
मात्सुशिता सर्वो मोटर |
अधिकतम पीसीबी क्षेत्र |
600 * 430mm |
||
|
XY मैक्स मूवमेंट रेंज |
700 * 619mm |
||||
|
जेड एक्सिस मूवमेंट रेंज |
20 मिमी |
||||
|
बेल्ट फीडर |
8,12,16,24 32 मिमी फ़िदा, शॉक फ़िदा एक्सवाई ट्रांसमिशन: आयातित टीबीआई उच्च-सटीक गेंद पेंच + आयातित टीबीआई भारी शुल्क रैखिक गाइड। |
||||
|
अधिकतम चिप गति |
12000pcs / एच |
||||
|
बोर्ड के रास्ते में |
तीन चरणों में बोर्ड में बाएं से दाएं स्वचालित कनेक्शन (बोर्ड होने के लिए, बोर्ड प्रतीक्षा बोर्ड) स्वचालित पीसीबी हस्तांतरण स्थिति |
||||
|
XYZ ड्राइव रेल |
TBI उच्च परिशुद्धता भारी रैखिक गाइड |
||||
|
मोशन ड्राइव सिस्टम |
पैनासोनिक हाई-स्पीड डीएसपी-चालित |
||||
|
नोजल वैक्यूम स्रोत |
वैक्यूम ब्रेकर के साथ उच्च गति वाले वैक्यूम जनरेटर |
||||
|
ऑपरेटिंग सिस्टम |
विंडोज ऑपरेटिंग सिस्टम के आधार पर, Kay यांग प्रौद्योगिकी कंपनी ने स्वतंत्र रूप से स्वचालित प्लेसमेंट मशीन ऑपरेटिंग सिस्टम विकसित किया है। |
||||
|
घटक कोण |
0-360 ° किसी भी कोण, गति में तुल्यकालिक रोटेशन |
||||
|
एक्स / वाई ऑपरेशन मोड |
स्मार्ट वक्र त्वरण और मंदी रेखीय लिंकेज |
||||
|
बोर्ड के रास्ते में |
एकल-चरण स्वचालित कनेक्शन बाएं से दाएं, स्वचालित पीसीबी स्थानांतरण स्थिति। |
||||
|
दृश्यात्मक प्रदर्शन |
2 औद्योगिक नियंत्रण प्रदर्शन अनुपात 4: 3 का संकल्प 1024x760 |
||||
|
प्रोग्रामिंग |
सहकर्मी से सहकर्मी प्रोग्रामिंग, विज़ुअल प्रोग्रामिंग, पीसीबी फ़ाइल आयात का समन्वय करती है |
||||
|
कैमरों की संख्या की पहचान करें |
एक मार्क रिकॉग्निशन कैमरा, एक साथ छह हाई-स्पीड रिकग्निशन कैमरा, 5 मिलियन पिक्सेल का हाई-प्रिसेंस रिकग्निशन कैमरा। |
||||
|
रेल समायोजन मोड |
मैनुअल + स्वचालित |
||||
|
कवर अलार्म खोलें |
धीमा या नीचे होना |
||||
|
स्थान अनुकूलन |
कार्यक्रम स्वचालित रूप से रीसेट का इंतजार किए बिना उत्पादन जारी रखने के लिए पूरा किए गए प्लेसमेंट का अनुकूलन करता है। |
||||
|
माउंट मोड |
मैनुअल अर्ध-स्वचालित पूरी तरह से स्वचालित |
||||
|
ऑपरेशन विंडो |
ऑपरेशन से पहले और बाद में दोहरे प्रदर्शन अधिक उपयोगकर्ता के अनुकूल डिजाइन। |
||||
|
स्वचालित कनेक्शन |
स्वचालित रूप से फ्रंट और रियर बैंड सिग्नल उपकरण से जुड़ा हुआ है। |
||||
|
शॉर्टकट बटन |
ऑफ़लाइन अलार्म को खाली करने के लिए स्वचालित ऑपरेशन रीसेट करें। |
||||
|
लागू बढ़ते रेंज |
4540 * 45 मिमी रेंज में 0.3 मिमी से अधिक पिन पिच के साथ 0402, 0603, 0805, 1206, एलईडी लैंप मनका, डायोड, ट्रायोड, एसओटी, क्यूएफपी, बीजीए के लिए उपयुक्त है। |
||||
|
वजन |
450 किलो |
आयाम |
1395 * 1180 * 1376 मिमी |
||
विशेषताएं:
उच्च परिशुद्धता उपकरण, मशीन आठ कैमरों से लैस है, एक मार्क, एक उच्च परिशुद्धता कैमरा, छह उच्च गति मान्यता कैमरा प्रभावी ढंग से 0402-5050 आरसीए, दो ट्रांजिस्टर, एसओपी, QFP-256 चिप, BGA और अन्य 45mm माउंट कर सकते हैं * 45 मिमी आकार प्लेसमेंट के भीतर घटकों की मान्यता।
XY ड्राइव आयातित उच्च परिशुद्धता पीस बॉल स्क्रू + आयातित भारी रैखिक गाइड, तेजी से स्थिति, कम शोर, उच्च परिशुद्धता का उपयोग करता है।
स्थिरता, जापान Matsushita सर्वो मोटर और ड्राइव, TBI परिशुद्धता रैखिक गाइड, जापान वैक्यूम जनरेटर, JUKI उच्च परिशुद्धता नोजल, स्वत: खिला एकीकृत प्रणाली उच्च विन्यास पीसी औद्योगिक कंप्यूटर का उपयोग कर, प्रभावी ढंग से स्थिरता की मशीन के दीर्घकालिक संचालन की रक्षा।
बाएं से दाएं स्वचालित कनेक्शन के लिए तीन-चरण संचरण (पहला खंड बोर्ड की प्रतीक्षा करने के लिए जिम्मेदार है, दूसरा खंड बोर्ड को चिपकाए जाने के लिए जिम्मेदार है। रिफ्लो में मशीन से बाहर) प्रभावी ढंग से पास बोर्ड समय, उच्च दक्षता को बचाता है। ।
