| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OEM |
| प्रमाणन: | CE , ISO |
| न्यूनतम आदेश मात्रा: | एक इकाई |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकिंग |
| प्रसव के समय: | 15-20 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 100 पीसी |
| फीडर: | 29pcs feeders(8mm 22; 12mm 4; 16mm 2; 24mm 1) ; 29 पीसी फीडर (8 मिमी 22; 12 मिमी 4; 16 मिम | सिर: | 2 सिर (जुकी नोजल 4 पीसी के साथ) |
|---|---|---|---|
| गति: | 6000cph | पीसीबी क्लैम्पिंग क्षेत्र: | 10 * 10 मिमी ~ 380 * 415mm |
| समर्थन घटकों: | एलईडी, 0402-5050, एसओपी, क्यूएफएन आदि। | समर्थन कार्य फ़ाइल: | CSV फ़ाइल |
| पोजिशनिंग का तरीका: | लेजर पोजिशनिंग / नोजल पोजिशनिंग | कुल भार: | 65kg |
| जेड एक्सिस मूविंग रेंज: | 15mm | XY एक्सिस यात्रा: | 420 * 460mm |
| प्रमुखता देना: | 6000cph PCB असेंबली मशीन,6000cph PCB पिक एंड प्लेस मशीन,65kg PCB पिक एंड प्लेस मशीन |
||
2 प्रमुख 29 फीडर डेस्कटॉप पीसीबी पिक एंड प्लेस मशीन
विवरण:
PCB पिक एंड प्लेस मशीन एक बाईसिक डेस्कटॉप ऑटोमैटिक पिक एंड प्लेस मशीन है, जिसे विशेष रूप से अनुसंधान प्रयोगशालाओं और छोटे मध्यम विनिर्माण उद्यमों के लिए विकसित किया गया है, हालांकि यह गंभीर हॉबीस्ट के लिए भी उपयुक्त होगा।ये स्वचालित पिक एंड प्लेस मशीनें छोटे बैच उत्पादन, प्रयोगशाला अनुसंधान और विकास, उत्पाद नमूना परीक्षण, एलईडी श्रीमती प्रसंस्करण और इसी तरह की अन्य प्रक्रियाओं के लिए उपयुक्त हैं।
विशेष विवरण:
| पीसीबी क्षेत्र | 10 मिमी * 10 मिमी - 380 मिमी * 415 मिमी |
| XY एक्सिस यात्रा | 420 * 460mm |
| जेड एक्सिस मूविंग रेंज | 15mm |
| नोजल मात्रा | 2 पीसीएस |
| Fedders | 37 फ़ेडर्स (8MM = 22 फ़ेडर्स, 12MM = 4 फ़ेडर्स, 16MM = 2 फ़ेडर्स, 24MM = 1 फ़ेडर, शिकार IC ट्रे = 8 फ़ेडर्स) |
| स्पीड | 6000cph (उच्चतम 7200cph) |
| शुद्धता | ± 0.025mm |
| आकार | 0402-5050, एसओपी, क्यूएफएन (चौड़ाई: 8 मिमी, 12 मिमी, 16 मिमी) |
| आयाम | एल 960 मिमी * डब्ल्यू 705 मिमी * एच 335 मिमी |
| वैक्यूम एयर पंप | -92KPA (इन-बिल्ट) म्यूट टाइप पंप, बाहरी एयर पंप की जरूरत नहीं |
| समर्थन कार्य फ़ाइल | CSV फ़ाइल |
| वोल्टेज | 220V या (110V), 50/60 हर्ट्ज |
| शक्ति | 200W |
| कुल भार | 65kg |
| आयतन | 0.41m³ |
लाभ:
1) लेजर पोजिशनर, ऑनलाइन प्रोग्रामिंग के लिए आसान।
2) स्वयं वैक्यूम परीक्षण, अगर एक घटक कुटिल, जमा क्षेत्र में फेंक देगा, तो फिर से चुनें और फिर से जगह लें ।।
3) दोहरी पिक और जगह सिर डिजाइन में मदद करता है उत्पादन में वृद्धि, 2pcs जूकी नलिका, परिवर्तन quikcly और आसान है।
4) दोहरी अंतर्निहित म्यूट प्रकार पंप (लागत और कमरे की बचत, अतिरिक्त पंप तैयार करने की कोई आवश्यकता नहीं)
5) मानक 8G एसडी कार्ड, CSV वर्किंग फ़ाइल का मास स्टोरेज
6) फुल टच स्क्रीन इंटरफेस इनपुट / आउटपुट, आसान ऑपरेशन
7) एकीकृत स्वचालित फीडरऑटोमैटिक नायलॉन स्पूल व्हील
8) समर्थन एकल कदम, आसान आपरेशन।
10) 0402,0603,0805 ... 5050 SO-8 ... SO-16, SOT-23, SOT-89, TO-252 पैकेज माउंट कर सकते हैं।
11) कोई दृष्टि प्रणाली, 28 और 36 मॉडल लेजर पोजिशनिंग नहीं हैं।दृष्टि के साथ CHMT48V।
12) बिल्ड-इन सॉफ्टवेयर ऑपरेटिंग सिस्टम, ऑनलाइन प्रोग्रामिंग को सपोर्ट करता है: यदि आप लेजर सर्किटर से सहायता लेकर पीसीबी सर्किट आरेख नहीं बनाते हैं तो आसानी से ऑनलाइन प्रोग्रामिंग कर सकते हैं।अलग कंप्यूटर से अटैच करने की आवश्यकता नहीं है।
13) आसान प्रोग्रामिंग, केवल 5mins लेता है: पीसीबी सर्किट समन्वय फ़ाइल को निकालने के लिए प्रोटेल टूल का उपयोग करें, और हम आपके द्वारा प्रदान किए गए प्रारूप परिवर्तन उपकरण का उपयोग करके फ़ाइल प्रारूप को बदलने के लिए, और फिर एसडी कार्ड में कॉपी करें, मशीन में डालें, फिर आप सीधे फ़ाइल का उपयोग कर सकते हैं।
14) पैकेजिंग का मानकीकरण सुरक्षित परिवहन सुनिश्चित करता है।
15) छोटे और हल्के: सरल स्थापना, सुविधाजनक परिवहन।
16) काम शक्ति अधिकतम 200w से अधिक नहीं, 80w से कम शक्ति के साथ खड़े रहें।
अनुप्रयोग उद्योग:
घरेलू उपकरण उद्योग, ऑटो इलेक्ट्रॉनिक्स उद्योग, बिजली उद्योग, एलईडी उद्योग, सुरक्षा, उपकरण और मीटर उद्योग, संचार उद्योग, बुद्धिमान नियंत्रण उद्योग, इंटरनेट ऑफ थिंग्स (IOT) उद्योग और सैन्य उद्योग, आदि।
CHMT36 के लिए मानक सहायक उपकरण:
1) श्रीमती डेस्कटॉप पिक और प्लेस मशीन CHMT36 * 1
2) जूकी नोजल * 4 (503, 504, 505, 506)।
३) एसडी कार्ड * १
4) एसडी कार्ड रीडर * 1
५) पुल पिन्स: २
6) पुल पिन के लिए कुंडल: 1
7) हेक्स रिंच: 6
8) चिमटी: 1
९) ब्रश: १
10) अंग्रेजी उपयोगकर्ता पुस्तिका: 1

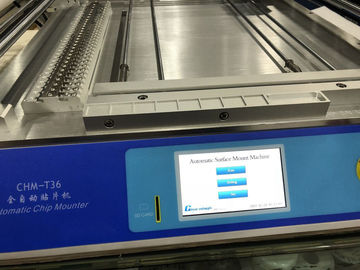

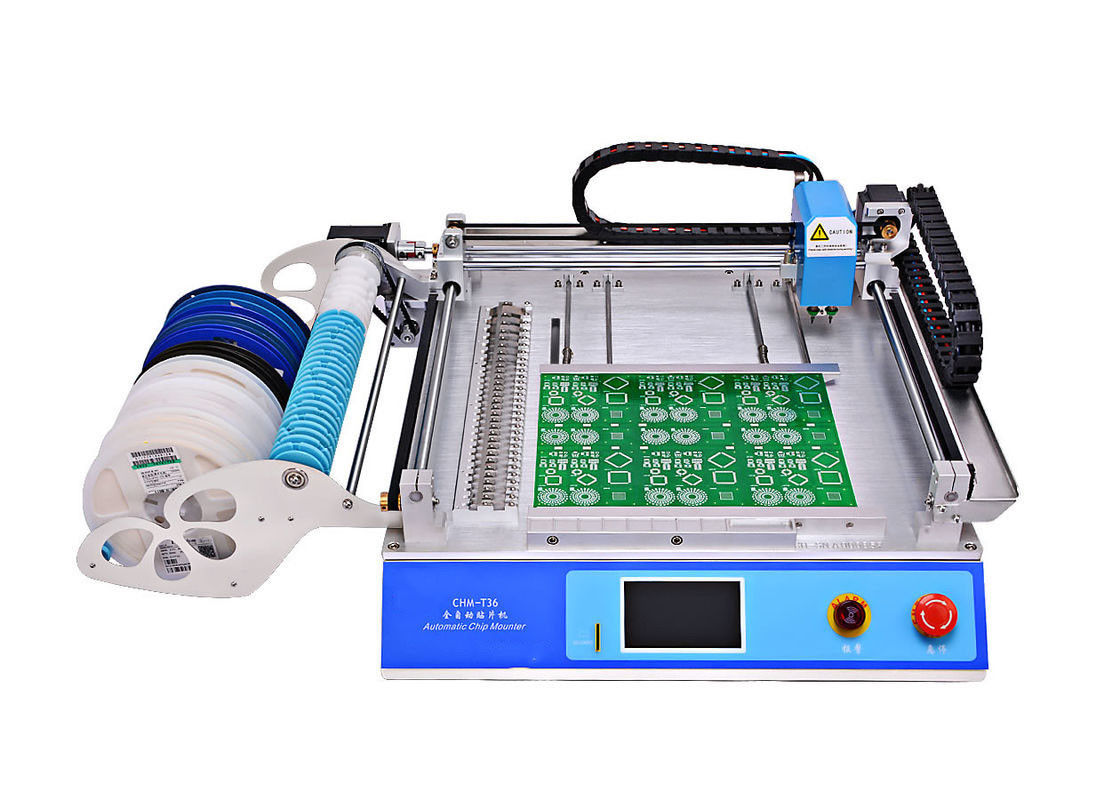

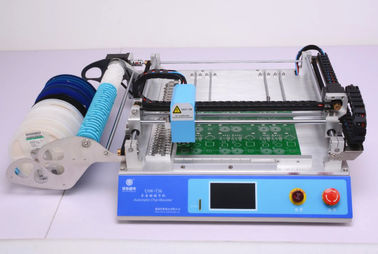

विस्तार चित्र:
