बेंचटॉप 60 फीडर 4 हेड 150 केजी एसएमडी माउंटिंग मशीन

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	OEM
प्रमाणन:	CE , ISO

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	एक इकाई
मूल्य:	negotiable
पैकेजिंग विवरण:	मानक निर्यात पैकिंग
प्रसव के समय:	15-20 दिन
भुगतान शर्तें:	एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता:	प्रति माह 100 पीसी

अब से संपर्क करें

विस्तृत उत्पाद विवरण

एक्सवाईजेड एक्सिस यात्रा:	600 मिमी (एक्स) * 630mm (वाई) * 20 मिमी (एच)	पीसीबी अधिकतम आकार:	400mm (एल) × 270mm (डब्ल्यू)
समर्थन घटकों:	0402 ~ 5050, एसओपी, क्यूएफएन, बीजीए आदि।	गति:	Without vision:8000cph; दृष्टि के बिना: 8000cph; With Vision:5500cph विजन के
दृष्टि का पता लगाना:	डबल कैमरा (ऊपर और नीचे) आईसी के अधिकतम आकार का समर्थन करता है: 22 * 22 मिमी	संचालन व्यवस्था:	एंबेडेड लिनक्स सिस्टम
प्रमुखता देना:	150Kg SMD माउंटिंग मशीन , 150Kg SMD असेंबली मशीन , 400 * 270mm SMD माउंटिंग मशीन

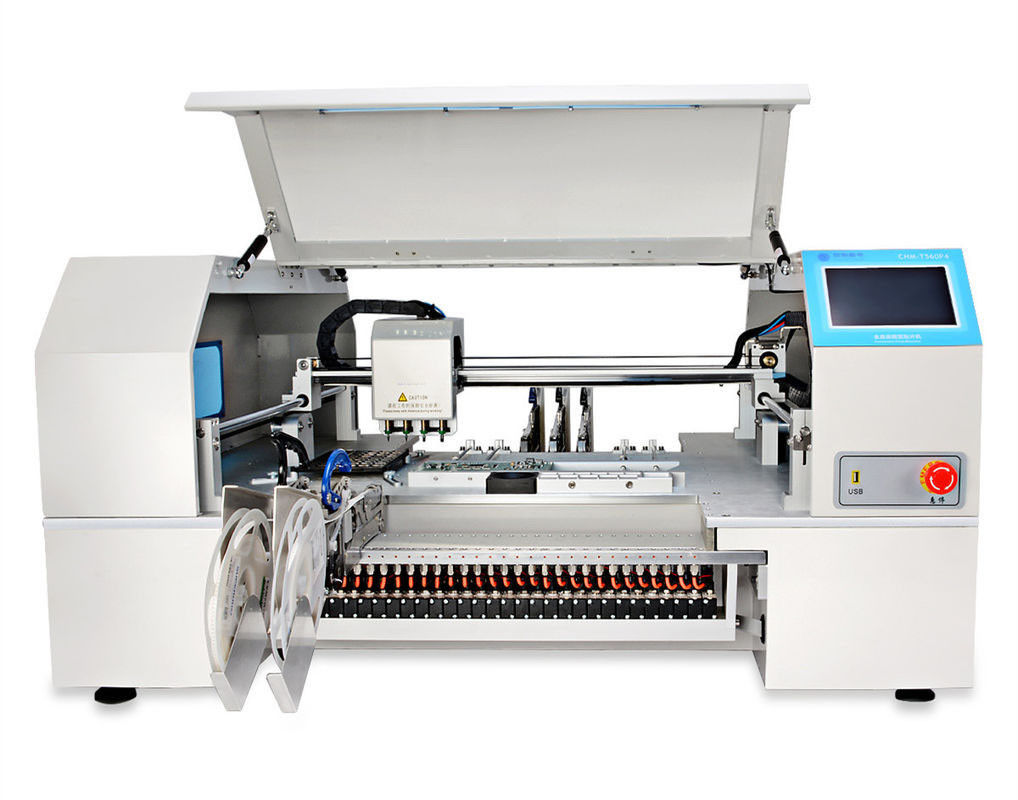

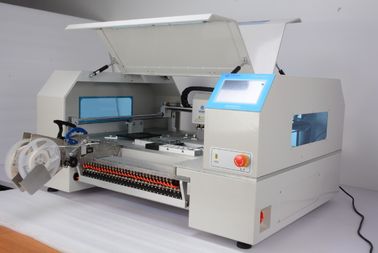

बेंचटॉप 60 फीडर 4 हेड्स एसएमडी माउंटिंग मशीन

विवरण:

इस मशीन में 4 सिर जुकी नोजल प्लेसमेंट के साथ 60 फीडर हैं, उच्च गति बढ़ते के साथ समर्थित अधिक सामग्री, यामाहा वायवीय फीडर 8 मिमी 12 मिमी 16 मिमी 24 मिमी के साथ काम करना, और बाजार में ग्राहक द्वारा यामाहा कंपन फीडर स्वीकार करते हैं, बहुत तालिका और सुविधाजनक!छोटे श्रीमती उत्पादन के लिए यह मशीन आपका अच्छा सहायक है!

ऑपरेशन सिस्टम उद्योग स्तर एम्बेडेड लिनक्स सिस्टम है, मशीन के मुख्य बोर्ड को हमारे द्वारा शोधित किया गया था, जो विंडोज़ सिस्टम की तुलना में अधिक विश्वसनीय है, और जीवन का समय बहुत लंबा है।CHMT560P4 502 --- 508 विभिन्न प्रकार के जूकी नोजल का उपयोग करके, 0402,0603,0805-5050, SOP, QFN, LQFP, डायोड, ट्रांजिस्टर, BGA ... आदि के लिए उपयुक्त है, जो अधिक ग्राहकों की मांग को पूरा कर सकते हैं।

तकनीकी पैमाने

पैरामीटर
एक्सवाईजेड एक्सिस यात्रा	600 मिमी (एक्स) × 630mm (वाई) × 20 मिमी (जेड)
पीसीबी अधिकतम आकार	400mm (एल) × 270mm (डब्ल्यू)
समर्थन घटकों	0201-0402-5050, एसओपी, क्यूएफएन, बीजीए आदि।
बढ़ते गति	दृष्टि के बिना: 8000cph दृष्टि के साथ: 5500cph
शुद्धता	± 0.025mm
स्थान का सिर	4 सिर
भोजन प्रणाली	समर्थन अधिकतम 30pcs 8 मिमी वायवीय फीडर (अन्य विकल्प: 12,16,24 मिमी, कंपन फीडर) 14pcs सामान्य आईसी स्टैक आईसी ट्रे का समर्थन करें
दृष्टि का पता लगाना	डबल कैमरा (ऊपर और नीचे) आईसी के अधिकतम आकार का समर्थन करता है: 22 * 22 मिमी
मोटर नियंत्रण	एक्सवाई एक्सिस स्टेपर मोटर एनकोडर बंद-लूप नियंत्रण के साथ लचीला एस मंदी Z एक्सिस रीसेट का पता लगाने
अवयव रिसाव का पता लगाने	वैक्यूम और विजुअल डिटेक्शन
मुख्य बोर्ड	उच्च-विश्वसनीयता उद्योग मदरबोर्ड
टच स्क्रीन	7 इंच उद्योग स्क्रीन, बाह्य माउस नियंत्रण का समर्थन किया
संचालन व्यवस्था	एंबेडेड लिनक्स सिस्टम
बाहरी वायु स्रोत	0.5MPa
बिजली की आपूर्ति	AC220V 50Hz / AC110V 60Hz
Demension	1180mm (एल) × 870mm (डब्ल्यू) × 600 मिमी (एच)
संगणक सॉफ्टवेयर	Altium डिज़ाइनर, Protell99SE, PADS, Kicad, Eagle, Cadint, Cadence Orcad, Cadence Allegro, PROTEUS… आदि।
कुल भार	150 किलो

प्रतिस्पर्धात्मक लाभ:

1. सुविधाजनक सॉफ्टवेयर, मशीन, उद्योग प्रणाली, अधिक पेशेवर और स्थिर, स्वतंत्र ऑपरेशन के एंबेडेड लिनक्स सिस्टम, बाहरी कंप्यूटर की आवश्यकता नहीं है, ऑपरेशन अधिक आसान और सुविधाजनक है।
2. उद्योग पूर्ण टच स्क्रीन ऑपरेशन, बाहरी स्क्रीन की जरूरत नहीं, कमरे में बचाया, अधिक सुविधाजनक संचालन, USB माउस के रूप में अच्छी तरह से समर्थित है।
3. ऊपर और नीचे दो कैमरे सीसीडी सिस्टम प्रत्येक घटक की स्थिति को बहुत सटीक रूप से सही करते हैं, खासकर आईसी के लिए।
4. इसमें लचीली पीसीबी क्लैंपिंग स्थिरता है, और इसमें उपयोगकर्ता-परिभाषित आईसी ट्रे, सुविधाजनक और त्वरित है।
5. दृष्टि भी सुधार मशीन मूल बिंदु दूसरी कर सकते हैं, सुनिश्चित करें कि मूल बिंदु सही है।
6. दो नलिका के साथ सिर, चुंबक के साथ उच्च सटीक जुकी नलिका, रिंच के साथ जुदा करने की कोई आवश्यकता नहीं है।2 नलिका मनमाना रोटेशन कोण -180 डिग्री ~ +180 डिग्री।ऊंचाई रखने से समायोज्य हो सकता है।
7. नल पिन स्वचालित रूप से वापस नलिका टूट से बचने के लिए, खींच पिन अटक नहीं, बड़ी प्रगति है।
8. जेड अक्ष का पता लगाने, प्लेसमेंट सिर नोजल को तोड़ने से रोकने के लिए ऑटो वापस मूल में कर सकते हैं।
9. बंद-लूप कंट्रो, एक्स, वाई एक्सिस एनकोडर के साथ, ढीले कदम कभी नहीं।
7. पीसीबी दो घटकों की स्थिति को अलग करके ---- पहला और अंतिम डेटासेट, पीसीबी की भरपाई में संशोधन करता है।
8. अंशांकन पीसीबी के लिए तेजी से और सही तरीके से किया जा सकता है, ऑफसेट की देखभाल करने की आवश्यकता नहीं है, इनपुट की गणना करने की आवश्यकता नहीं है।
9. स्वत: खिला के साथ iwth वैक्यूम परीक्षण आता है;यदि एक घटक कुटिल है, तो यह स्वचालित रूप से इसे फीड ज़ोन में फेंक देगा, फिर से माउंट करने के लिए एक नया चुनें।
10. अगर सामग्री की कमी है तो यह स्वचालित पहचान करेगा, मशीन अलार्म और बंद हो जाएगी;आपूर्ति सामग्री के बाद, फिर काम करना जारी रखें, फिर से शुरू करने की आवश्यकता नहीं है।
11. पीसीबी बैच की किसी भी संख्या का समर्थन करें।
12. यदि कोई PCB फाइल नहीं है, या आपके पास काम की फाइल नहीं है, तो आप सीधे मशीन में प्रोग्राम करने के लिए एक नई फाइल बना सकते हैं।

13. एकल चरण का समर्थन करें।

आप क्यों चुनते हैं?

1. पेशेवर desgin और कमरे को बचाया।
2. उपयोगकर्ता के अनुकूल संचालन, कोई ज़रूरत नहीं पेशेवर एसएमटी इंजीनियर, प्रवेश स्तर के उपकरण
3. एक मशीन - एकीकृत संचालन, अतिरिक्त पंप या पीसी या किसी सहायक सुविधा की आवश्यकता नहीं है
4. उच्च सटीकता और विश्वसनीयता, मैनुअल काम के दलबदल
5. लागत प्रभावी, एक पेशेवर स्वचालित एसएमटी उत्पादन लाइन के लिए खर्च को कम करें
6. अंतरराष्ट्रीय एक्सप्रेस के साथ दरवाजा सेवा करने के लिए, 3-5 कार्य दिवसों वितरण
7. किसी भी पेटेंट और डिजाइन से बचने के लिए प्रयोगशाला अनुसंधान और विकास, नमूने के लिए विशेष।

8. 5 टांका लगाने वाले कर्मचारियों, आसान प्रबंधन और लागत-बचत के बराबर एक मशीन।छोटे बैच उत्पादन के लिए अच्छा है।

9. Charmhigh, कारखाने की आपूर्ति है, हमारे सभी मशीनों के हिस्सों का शोध किया जाता है और अपने आप से विनिर्माण होता है।सेवा के बाद स्पेयर पार्ट्स कभी नहीं रुकते हैं।

10. चार्म्मे 2009 के बाद से श्रीमती पिक एंड प्लेस मशीन का एक पेशेवर निर्माता है। सभी सॉफ्टवेयर का अनुसंधान स्वयं द्वारा किया जाता है।
