| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | OEM |
| प्रमाणन: | CE , ISO |
| न्यूनतम आदेश मात्रा: | एक इकाई |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | मानक निर्यात पैकिंग |
| प्रसव के समय: | 15-20 दिन |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल |
| आपूर्ति की क्षमता: | प्रति माह 100 पीसी |
| शर्त: | नया | वारंटी सेवा के बाद: | वीडियो तकनीकी सहायता |
|---|---|---|---|
| स्थानीय सेवा स्थान: | कोई नहीं | शोरूम स्थान: | कोई नहीं |
| गारंटी: | 1 साल | उत्पाद का नाम: | प्लेस मशीन \ एलईडी म्यूटेंट / एलईडी असेंबली मशीन |
| अधिकतम बढ़ते गति: | 11000Pcs / एच | फीडरों की संख्या: | 64 |
| प्लेसमेंट / बढ़ते सिर की संख्या: | 6 | सामग्री ट्रे की संख्या: | 6 |
| औसत शक्ति: | 500W | स्थान की सटीकता: | 0.01 एम एम |
| वैक्यूम नोजल की बफरिंग रेंज: | 4.5 mm | बिजली की आपूर्ति: | 220V 50 हर्ट्ज |
| वायु संपीडन: | 0.5-0.6MPa | ||
| प्रमुखता देना: | 500W SMD असेंबली मशीन,4.5mm SMD असेंबली मशीन,500W SMD असेंबली मशीन |
||

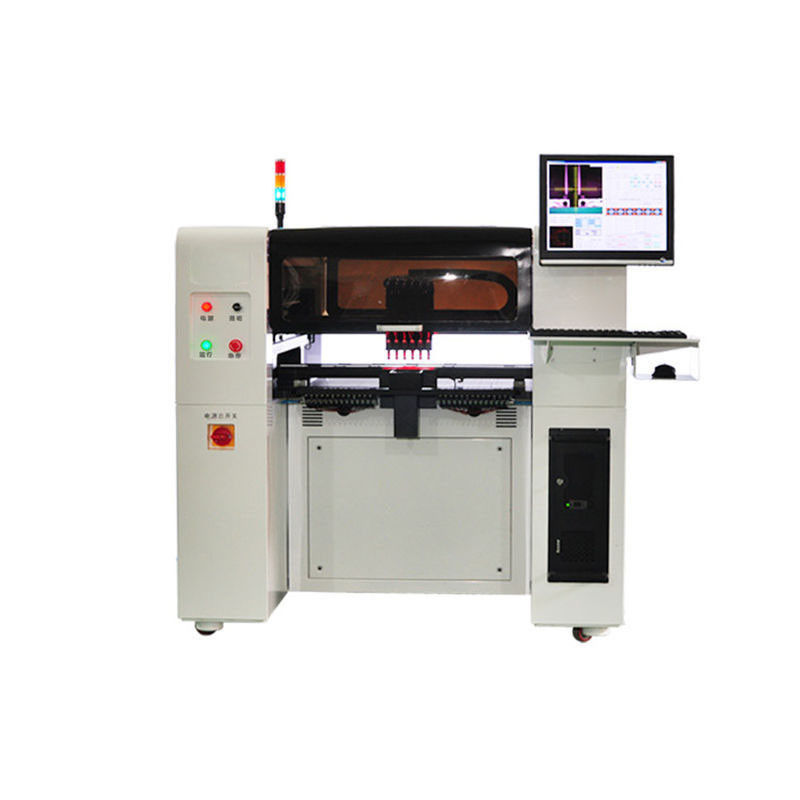

6 प्रमुख 64 फीडर हाई स्पीड एसएमडी असेंबली मशीन
आवेदन
एसएमडी प्लेसमेंट मशीन स्क्वायर पीसीबी बोर्ड, राउंड पीसीबी बोर्ड, एल्यूमीनियम सब्सट्रेट और स्ट्रिप लाइट पर माउंट तकनीक को अंजाम दे सकती है।तैयार उत्पादों का उपयोग रोकनेवाला-संधारित्र, ग्लास सिलेंडर पैकेज डायोड, ट्रायोड, TQFP पैकेज, QFN पैकेज, QFP पैकेज, BGA पैकेज, लैंप पोल आदि के निर्माण में किया जा सकता है।
तकनीकी पैमाने
| अधिकतम बढ़ते गति: | 11000Pcs / एच |
| व्यावहारिक औसत बढ़ते गति: | 8600Pcs / एच |
| फीडरों की संख्या: | 64 |
| प्लेसमेंट / बढ़ते सिर की संख्या: | 6 |
| सामग्री ट्रे की संख्या: | 6 |
| औसत शक्ति: | 500W |
| स्थान सटीकता: | 0.01 एम एम |
| वैक्यूम नोजल की बफरिंग रेंज: | 4.5 mm |
| बिजली की आपूर्ति: | 220V, 50 हर्ट्ज |
| हवा संपीड़न: | 0.5-0.6Mpa |
| वजन: | 580KG |
| आयाम: | 1316 * 1360 * 1340mm |
| अधिकतम सर्किट बोर्ड क्षेत्र: | 510 × 450 मिमी |
| Z अक्ष की अधिकतम चलती सीमा: | 20 मिमी |
विन्यास
कंप्यूटर नियंत्रण प्रणाली
SMD प्लेसमेंट मशीन आमतौर पर कंप्यूटर मॉनीटर और माउस से लैस होती है।यह XP और विंडोज 7 का समर्थन करता है। यह मानवीकृत ऑपरेटिंग सिस्टम के कारण दृश्य प्रोग्रामिंग और पीसीबी फ़ाइल आयात को सक्षम करता है।
स्वचालित पीसीबी लोडर
SMD प्लेसमेंट मशीन सीधे स्वचालित बोर्ड लोडिंग, लक्ष्य और रखने और माउंट करने का एहसास करने के लिए प्रिंटिंग समाप्त पीसीबी बोर्ड को ट्रैक पर रख सकती है।यह बहु-फीडर का समर्थन करता है: अधिकतम 64 फीडर।मानक आईसी ट्रे, ट्यूब फीडर, स्टिक फीडर का आकार समायोज्य हो सकता है।
कैमरों के छह सेटों द्वारा समकालिक पहचान
SMD प्लेसमेंट मशीन 8 कैमरों से लैस है: एक MARK, एक उच्च परिशुद्धता कैमरा और 6 उच्च गति वाले कैमरे।यह बढ़ते हुए गति और सटीकता को सुनिश्चित करने के लिए 6-सिर तुल्यकालिक पहचान का एहसास कर सकता है।मानक विन्यास 16 JUKI उच्च परिशुद्धता सक्शन नलिका है।
सर्वो प्रणाली

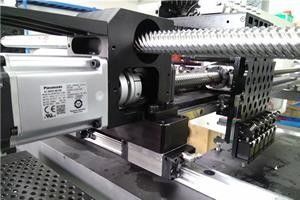

एसएमडी प्लेसमेंट मशीन पैनासोनिक, जापान से आयातित सर्वो प्रणाली से लैस है, जिसमें 24 घंटे की स्थिर माउंटिंग सुनिश्चित करने के लिए उच्च परिशुद्धता और स्थिरता है।
जंजीर
यह उच्च दबाव प्रतिरोधी और पहनने के सबूत खींचें श्रृंखला को गोद लेती है जो आयातित मशीनों में से एक के समान है।ड्रैग चेन प्रूफ दबाव के हजारों बार सहन कर सकती है।
धावन पथ
यह TBI ताइवान से उच्च परिशुद्धता ट्रैक को गोद लेती है जिसमें BGA चिप्स की सटीकता दर सुनिश्चित करने के लिए कम शोर और उच्च परिशुद्धता है।
कन्वेयर
यह एसएमडी प्लेसमेंट मशीन स्वचालित रूप से कन्वेयर से जुड़ी हो सकती है जो पीसीबी बोर्ड को एसएमडी रिफ्लो सोल्डरिंग मशीन को मैनुअल सहायक के बिना परिवहन कर सकती है, जिससे श्रम लागत की बचत होती है।
कॉन्फ़िगरेशन पैरामीटर
ड्राइव मोटर: पैनासोनिक, पैनासोनिक, जापान की मोटर
पहचान मोड: छह कैमरों द्वारा तुल्यकालिक पहचान
सक्शन नोजल का वैक्यूम स्रोत: वैक्यूम जनरेटर के साथ वैक्यूम ब्रेकिंग फ़ंक्शन
बेल्ट फीडर: 8 मिमी, 12 मिमी, 16 मिमी, 24 मिमी और फीडर (स्टिक) जो सिलेंडर पैकेज चिप्स के बढ़ते को पूरा कर सकते हैं
XYZ ड्राइवर ट्रैक: TBI उच्च परिशुद्धता भारी लोड रैखिक ट्रैक
मोशन ड्राइव सिस्टम: पैनासोनिक हाई स्पीड डीएसपी ड्राइवर
ऑपरेटिंग सिस्टम: विंडोज: विंडोज़ XP, win7 को सपोर्ट करता है
घटकों का कोण: 0-360 ° से किसी भी कोण;गति के दौरान तुल्यकालिक रोटेशन
एक्स / वाई ऑपरेशनल मोड: वक्र्स का लिंकिंग रनिंग और एक्सेलेरेशन और डेक्लेरेशन सीधे रनिंग
फिडुकल मार्किंग की पोजिशनिंग: फिडुकल मार्क को स्वतंत्र रूप से सेट किया जा सकता है
विफलता चेतावनी: सामग्री की कमी के लिए खतरनाक
बोर्ड लोडिंग मोड: बाएं से दाएं एक चरण स्वचालित कनेक्शन;स्वचालित पीसीबी स्थानांतरण स्थान;मैनुअल बोर्ड लोड हो रहा है
दृश्य प्रदर्शन: 17 इंच का औद्योगिक नियंत्रण मॉनिटर;स्केल: 4: 3;संकल्प: 1280x1024
प्रोग्रामिंग मोड: पॉइंट टू टीचिंग प्रोग्रामिंग, विज़ुअल प्रोग्रामिंग और पीसीबी फ़ाइल आदि के आयात को समन्वित करना
पहचान कैमरे की संख्या: एक MARK, 6 हाई-स्पीड कैमरा और एक उच्च परिशुद्धता कैमरा।
विशेषताएं
SMT प्लेसमेंट मशीन में निम्नलिखित विशेषताएं हैं:
1. इस मशीन का सबसे बड़ा आकर्षण पेशेवर 5 मेगा-पिक्सेल कैमरा है जो चिप माउंटिंग के लिए है;यह उन चिप्स के प्रभावी बढ़ते होने का एहसास कर सकता है जिनमें सीसा की पिच 0.3 मिमी से अधिक है और केंद्र की दूरी 98% से अधिक की सफलता दर के साथ 40 * 40 मिमी के क्षेत्र में 0.5 मिमी से अधिक है।
2. SMT प्लेसमेंट मशीन अतिरिक्त 6 हाई-स्पीड कैमरों से लैस है जो 6-हेड सिंक्रोनस आइडेंटिटी का एहसास कर सकता है।यह बढ़ते दक्षता में काफी सुधार कर सकता है जो मूल आधार पर दोगुना है।
3. इसमें निम्नलिखित दो कार्य भी हैं: फ़्यूड्यूअल मार्क्स ऑटो-स्कैनिंग और बोर्ड ऑटो-लोडिंग।ये कार्य पीसीबी बोर्ड को बदलने और संचालन को सरल बनाने के दौरान बढ़ते परिशुद्धता को और बेहतर कर सकते हैं।इसे संपूर्ण SMT उत्पादन लाइन बनाने के लिए अन्य उपकरण सेटों के साथ भी जोड़ा जा सकता है।
4. यह एसएमटी प्लेसमेंट मशीन स्वचालित रूप से कन्वेयर से जुड़ी हो सकती है जो पीसीबी बोर्ड को मैनुअल सहायक के बिना एसएमटी रिफ्लो सोल्डरिंग मशीन तक पहुंचा सकती है, जिससे श्रम लागत की बचत होती है।
