स्वचालित 12 चिप हेड 1200KG पीसीबी सरफेस माउंटिंग मशीन

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	OEM
प्रमाणन:	CE , ISO

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	एक इकाई
मूल्य:	negotiable
पैकेजिंग विवरण:	मानक निर्यात पैकिंग
प्रसव के समय:	15-20 दिन
भुगतान शर्तें:	एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता:	प्रति माह 100 पीसी

अब से संपर्क करें

विस्तृत उत्पाद विवरण

आवेदन:	श्रीमती पीसीबी विधानसभा उत्पादन लाइन	नाम:	प्लेस मशीन \ एलईडी मुट्टर \ एलईडी विधानसभा मशीन
उत्पाद का नाम:	स्वचालित SMD संधारित्र प्लेसमेंट मशीन	प्रयोग:	SMD LED SMT
लागू घटकों:	0201-120 मिमी * 90 मिमी, बीजीए, सीएसपी, कनेक्टर्स, अन्य विषम आकार के घटक	शर्त:	100% मूल
आयाम:	1250 * 1770 * 1420mm	वजन:	1200kg
स्थानांतरण ऊंचाई:	900 mm 20 मिमी	प्रकार:	स्वचालित
प्रमुखता देना:	1200KG श्रीमती चिप माउन्टेन , 1250 * 1770 * 1420 मिमी सतह बढ़ते मशीन , 1250 * 1770 * 1420 मिमी श्रीमती मूस मशीन

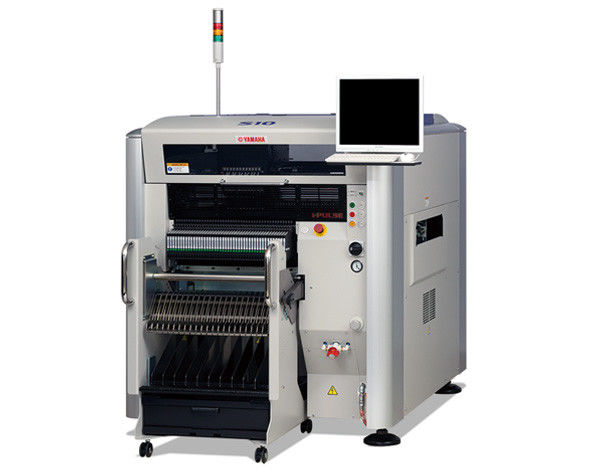

स्वचालित 12 चिप हेड पीसीबी सरफेस माउंटिंग मशीन

उत्पाद वर्णन

अल्ट्रा-फ्लेक्सिबल 12-चिप हेड 3 डी एमआईडी थ्री-डायमेंशनल प्लेसमेंट मशीन डिस्पेंसिंग / स्पॉट सोल्डर पेस्ट / थ्री-डायमेंशनल पैच के लिए बाजार से एक उत्पाद है और मशीन की असेंबली को पूरा करने के लिए ऑप्टिकल निरीक्षण के साथ आता है, सबसे छोटे मीट्रिक 0201 घटकों से 120 मिमी बड़े घटकों में वितरण / बिंदु मिलाप पेस्ट / स्टीरियो माउंटिंग / दबाने आवेषण / विशेष निरीक्षण लेंस, उच्च परिशुद्धता और उच्च गति विधानसभा, और वितरण सिर के त्वरित वितरण शामिल हैं।पैच सिर और निरीक्षण सिर को स्विच किया जाता है, और अवतल सतह, इच्छुक सतह, और घुमावदार सतह को स्टीरियोस्कोपिक रूप से माउंट किया जा सकता है, जो उच्च गति और अल्ट्रा-वाइड उपयोग को साकार करता है।

मुख्य विशेषता:

1, 3 डी एमआईडी (मोल्डेडइंटरकनेक्ट डिवाइस) प्रक्रिया को प्राप्त करने के लिए, नया फ्रेम और झुकाव संरचना अवतल और उत्तल सतह की तीन-आयामी विधानसभा हो सकती है, झुकी हुई सतह और घुमावदार सतह, ग्राहकों को सपाट विधानसभा से तीन-आयामी तक एक छलांग प्राप्त करने में मदद कर सकती है। विधानसभा, विधानसभा लागत को कम करने।

2, हाजिर मिलाप पेस्ट / बिंदु लाल गोंद / पैच / प्लग-इन फ़ंक्शन के संयोजन को प्राप्त करने के लिए, और स्विच करने में आसान, गैर-संपर्क बिंदु प्लास्टिक के सिर गुहा सब्सट्रेट पर स्पॉट सोल्डर पेस्ट हो सकता है ताकि त्रिविम त्रि-आयामी विधानसभा को प्राप्त किया जा सके। असमतल सतह।

3, स्पॉट सोल्डर पेस्ट और गोंद के ऑप्टिकल निरीक्षण और घुड़सवार घटकों, नए विकसित रंग चिह्न बिंदु मान्यता कैमरा भी नई रोशनी प्रणाली (AOI को साकार) के माध्यम से मिलाप पेस्ट / गोंद आकार और पैच प्रभाव का स्थिर ऑप्टिकल निरीक्षण कर सकते हैं SPI फ़ंक्शन)

4, 2 प्रकार के सिर संरचना चयन के लिए उपलब्ध हैं, 6 पैच सिर 6 रोटेशन अक्ष प्रकार और 12 पैच सिर 2 रोटेशन अक्ष प्रकार।

5, बड़ी सब्सट्रेट विधानसभा क्षमता, सब्सट्रेट 1825 मिमी 635 मिमी (वैकल्पिक) विभाजन के बिना हो सकता है एक बार बोर्ड क्षमता 1240 मिमी x 510 मिमी

6, अल्ट्रा-वाइड घटक रेंज, अल्ट्रा-छोटे 0201 (0.25x0.125 मिमी) चिप से 120 मिमी बड़े घटकों को संसाधित किया जा सकता है, 35 मिमी की प्लेसमेंट ऊंचाई, अल्ट्रा-उच्च घटकों को स्थापित करने में आसान।

7, सुपर बड़ी खिला क्षमता, S20 8mm लोडिंग पोर्ट 4 * 45 = 180 प्रकार तक पहुँचता है, S10 8 मिमी लोडिंग पोर्ट 2 * 45 = 90 प्रकार तक पहुँचता है, वफ़ल प्लेट 36 प्रकार लोड हो रहा है और नॉन-स्टॉप ईंधन भरने को प्राप्त कर सकता है।

8, मोटर गन और ईंधन भरने वाली कार और M10 / M20 के साथ इंटरचेंज को प्राप्त करते हैं।

विशेष विवरण

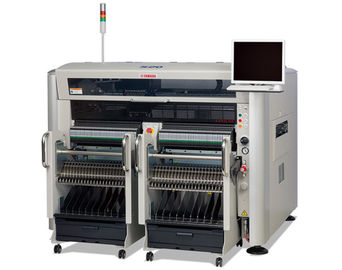

मॉडल का नाम		S10	S20
मंडल आकार	बफर अप्रयुक्त के साथ	मिन।L50 x W30mm को मैक्स।L980 x W510 मिमी	मिन।L50 x W30mm को मैक्स।L1,480 x W510 मिमी
	इनपुट या आउटपुट के साथ बफ़र्स का उपयोग किया जाता है	मिन।L50 x W30mm को मैक्स।L420 x W510 मिमी	-
	इनपुट और आउटपुट के साथ बफ़र्स का उपयोग किया जाता है	मिन।L50 x W30mm को मैक्स।L330 x W510 मिमी	मिन।L50 x W30mm को मैक्स।L540 x W510 मिमी
इनपुट और आउटपुट के साथ बफ़र्स का उपयोग किया जाता है		0.4 - 5.0 मिमी
प्लेसमेंट सटीकता A (μ + 3σ)		चिप ±
प्लेसमेंट सटीकता बी (μ + 3σ)		आईसी mm 0.025 मिमी
प्लेसमेंट का कोण		± 180 °
घटक ऊंचाई (बोर्ड मोटाई + घटक ऊंचाई)		6-अक्ष 6-थीटा सिर: मैक्स।35 मिमी 12-अक्ष 2-थीटा सिर: मैक्स।20 मिमी
लागू घटक		0201-120 मिमी x 90 मिमी, बीजीए, सीएसपी, कनेक्टर्स, अन्य विषम आकार के घटक
घटक पैकेज		8-56 मिमी टेप (F1 / F2 फीडर), 8-88 मिमी टेप (F3 इलेक्ट्रिक फीडर), छड़ी, ट्रे
घटक प्रकार (8 मिमी टेप रूपांतरण)		मैक्स।90 प्रकार (8 मिमी टेप), 45 लेन x 2	मैक्स।180 प्रकार (8 मिमी टेप), 45 लेन x 4
स्थानांतरण ऊंचाई		900 mm 20 मिमी
मशीन आयाम		L1,250 x D1,770 x H1,420mm	L1,750 x D1,770 x H1,420mm
वजन		लगभग।1,200kg	लगभग।1,500kg
