50000CPH स्वचालित पिक एंड प्लेस मशीन

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	OEM
प्रमाणन:	CE , ISO

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	एक इकाई
मूल्य:	negotiable
पैकेजिंग विवरण:	मानक निर्यात पैकिंग
प्रसव के समय:	15-20 दिन
भुगतान शर्तें:	एल / सी, टी / टी, वेस्टर्न यूनियन, पेपैल
आपूर्ति की क्षमता:	प्रति माह 100 पीसी

अब से संपर्क करें

विस्तृत उत्पाद विवरण

उत्पाद का नाम:	स्वचालित श्रीमती पिक और जगह मशीन	गति:	38000CPH-50000CPH
संकल्प:	0.05 मिमी	फीडर:	8 मिमी फीडर के 14 पीसी
वजन:	1200kg	बिजली की आपूर्ति:	220V, 50 हर्ट्ज,
अनुकूलित करें:	हाँ	स्थिति सटीकता:	± 0.05 मिमी
सबसे बड़ा सर्किट बोर्ड क्षेत्र:	1200 × 380mm	आयाम:	2000 मिमी (एल) * 1050mm (डब्ल्यू) * 1400mm (एच)
शक्ति:	1.2KW	ऑपरेटिंग सिस्टम:	विन्डोज़ XP, विन 7
प्रमुखता देना:	38000CPH स्वचालित पिक एंड प्लेस मशीन , 50000CPH एलईडी पिक एंड प्लेस मशीन , 50000CPH स्वचालित पिक एंड प्लेस मशीन

50000CPH स्वचालित पिक एंड प्लेस मशीन

विवरण

1, माउंट: माउंट 0603 से 7272 एसएमडी एलईडी घटकों के सभी विनिर्देशों को पूरा कर सकते हैं।सभी प्लानर एलईडी प्लेन के अलावा, अन्य इलेक्ट्रॉनिक घटक (जैसे प्रतिरोधक, कैपेसिटर) और उच्च शक्ति एलईडी और लेंस का उत्पादन किया जा सकता है।
2, सटीक स्थिति: सब्सट्रेट, काउंटरपॉइंट की उत्पत्ति, सटीक स्थिति (0.05 मिमी से कम सटीकता) की स्थिति के लिए पोजिशनिंग ब्लॉक सबसे सुविधाजनक तरीका है।माउंट एंगल रेंज 0-360 डिग्री, सटीकता 0.1 डिग्री।प्रत्येक सक्शन नोजल कोण से स्वतंत्र है, और छह तत्व मान्यता कैमरे, एलईडी लैंप के अलावा पारंपरिक माउंट कर सकते हैं।, बल्ब लैंप, लैंप, लैंप, छत लैंप, रेलिंग ट्यूब, एलईडी ड्राइव पावर, कॉपर लैंप श्रृंखला और इतने पर हो सकते हैं। स्वतंत्र रूप से घुड़सवार।
3, उच्च परिशुद्धता: एक्स, वाई, डब्ल्यू अक्ष सटीक बॉल स्क्रू और गाइड रेल, जेड अक्ष 6 आयातित मोटर ड्राइव से लैस हैं, उपकरण आंदोलन के सुचारू समन्वय को बढ़ाते हैं, असामान्य शोर को कम करते हैं, सटीकता और गति में बहुत सुधार करते हैं। पैच।
4, श्रीमती विनिर्देशों: मंच 1200X310mm, 99% एलईडी उत्पादों के वर्तमान बाजार के लिए लागू; पीसीबी बोर्ड विभिन्न आकृतियों के लिए चिपकाए जा सकते हैं, बिना clamps के 1.2-1.5 मीटर लंबी पीसीबी बोर्ड चिपकाए जा सकते हैं
5, दृश्य प्रणाली, दृश्य प्रोग्रामिंग सॉफ्टवेयर ऑनलाइन प्रोग्रामिंग, जो उच्च परिशुद्धता डिजिटल कैमरा कैमरा है, मैन्युअल रूप से इनपुट तत्वों और पोजिशनिंग निर्देशांक की आवश्यकता नहीं है;माउंट की सटीकता सुनिश्चित करने के लिए दृश्य कैमरा स्वचालित पहचान का उपयोग करना।
6, सॉफ्टवेयर इंटरफ़ेस सरल और सुरुचिपूर्ण, कार्यात्मक और व्यावहारिक, विज़ुअल सॉफ़्टवेयर ऑनलाइन प्रोग्रामिंग है, जो कि इम्प्लीमेंट सॉफ़्टवेयर में सभी निर्देशांक प्रदर्शित करता है, और बिंदु के निर्देशांक के ठीक ट्यूनिंग, उच्च इनपुट माउंट को प्राप्त करने के लिए, मैन्युअल इनपुट तत्व के बिना। निर्देशांक, तेज और सुविधाजनक, सरल और स्पष्ट, कई एलईडी निर्माताओं की वास्तविक जरूरतों के साथ संयुक्त अनुसंधान एवं विकास डिजाइन।
7, यामाहा फीडर: मशीन कॉन्फ़िगरेशन 6pcs 8MM YAMAHA फ़िदा (फ़ूजी इलेक्ट्रिक फ़िदा के साथ वैकल्पिक), लंबी सेवा जीवन, उच्च स्थिरता, तेज गति।

तकनीकी पैमाने:

सबसे बड़ा सर्किट बोर्ड क्षेत्र	1200 × 380mm
अधिकतम चलती सीमा	एक्स अक्ष 1220 मिमी, वाई अक्ष 430 मिमी
Z अक्ष अधिकतम चलती रेंज	12mm
विशिष्ट पैच गति	38000cph-52000cph
विशिष्ट एलईडी लेंस पैच गति	35000cph-45000cph
अधिकतम पैच गति का सिद्धांत	50000cph
स्थिति सटीकता	± 0.05 मिमी
स्थान का रास्ता	मार्क प्वाइंट कैमरा + विजुअल कैमरा पोजिशनिंग
अवयव रखे जा सकते हैं	7602 प्रतिरोधों और कैपेसिटर से ऊपर 0603, और सभी प्रकार के 0603 और 3528, 5050, 5630, 5730, एसओपी एसओटी चिप के प्लेसमेंट को पूरा करते हैं, और सभी प्रकार के उच्च-शक्ति चिप एसएमडी डेटासेट, एलईडी लेंस प्लेसमेंट के साथ संगत हैं
कार्यक्रम विधि	कंप्यूटर चित्रमय प्रोग्रामिंग + दृश्य कैमरा स्थिति
फीडर लागू	8 मिमी, 12 मिमी, 16 मिमी और 24 बेल्ट प्रकार फीडर, या कंपन प्लेट
फीडर की संख्या	मानक 8mm या 12mm, या 2pcs 4 चैनलों कंपन प्लेट के 18pcs फीडर रखा
नलिका	जेयूकेआई नोजल 504, 505 और 506
उत्पाद	एलईडी फ्लोरोसेंट ट्यूब, सॉफ्ट लाइट बेल्ट, पावर ड्राइव, रेलिंग ट्यूब, मॉड्यूल, डिस्प्ले और अन्य एलईडी एप्लिकेशन
ऑपरेटिंग सिस्टम	विन्डोज़ XP, 7 जीत
नकारात्मक दबाव	एक बाहरी वायु स्रोत 0.55MPA
शक्ति और दर	220V, 50Hz, 1.2KW
वजन	1200kg
आयाम	2000 मिमी (एल) * 1050mm (डब्ल्यू) * 1400mm (एच)

उत्पाद मुख्य विशेषताएं:

1. मंच जापानी पैनासोनिक इमदादी मोटर, आयातित कक्षा का उपयोग करता है, मोबाइल प्लेटफ़ॉर्म की स्थिरता और नियंत्रण परिशुद्धता सुनिश्चित करता है।
2. एक्स, वाई अक्ष आयातित रैखिक गाइड के साथ पैनासोनिक सर्वो ड्राइव को अपनाते हैं, उच्च परिशुद्धता, उच्च गति, प्रथम श्रेणी की स्थिरता सुनिश्चित करते हैं।
3. 4 सेट एक ही समय में उच्च गति पोस्ट खोलने का काम, उपकरण प्रदर्शन में सुधार।सक्शन हेड के तहत आयातित गाइड रेल, उच्च परिशुद्धता और लंबी स्थायित्व को अपनाते हैं।
4. ग्राफिकल प्रोग्रामिंग के तरीके को समझना आसान है, ऑपरेशन की सुविधा में सुधार, स्वचालित दृश्य सहायक पोजिशनिंग स्थिति, सटीक, सुविधाजनक।
5. विभिन्न प्रकार के बैचर का चयन, श्रीमती के विभिन्न एलईडी पैकेजिंग घटकों की आवश्यकता को पूरा कर सकता है।
6. औद्योगिक नियंत्रण कंप्यूटर + स्वतंत्र विशेष नियंत्रक, सिस्टम स्थिरता, सरल ऑपरेशन, सीखने में आसान द्वारा नियंत्रित।
7. शक्तिशाली सॉफ्टवेयर, प्रोग्रामिंग संख्यात्मक और चित्रमय प्रदर्शन का उपयोग करके समन्वय, सुधार और परिवर्तन सुविधाजनक है, चित्रमय प्रदर्शन पैच प्रगति और घटकों की उत्पादन प्रक्रिया, सब्सिडी सुविधाजनक है।
8. सॉफ्टवेयर डेटाबेस सिस्टम का उपयोग करता है, विभिन्न प्रकार के पीसीबी प्रोग्रामिंग को संग्रहीत किया जा सकता है, सुविधाजनक कॉल, नए उत्पादों की एक प्रोग्रामिंग, जीवन के लिए कॉलिंग।
9. प्लेटफॉर्म, वाई अक्ष, एक्स अक्ष को मैन्युअल रूप से स्थानांतरित किया जा सकता है, मुफ्त गति गति समायोजन, सुविधाजनक प्रोग्रामिंग के लिए मैन्युअल रूप से आने के लिए मनमाना बिंदु महसूस कर सकता है।
10. आयातित नकारात्मक दबाव का पता लगाने प्रणाली, अवशोषण सामग्री का सटीक पता लगाने के लिए, प्रभावी ढंग से सामग्री, चिमटा के रिसाव को रोकने के लिए।
11. निर्मित, कम शोर, लंबे समय से सेवा जीवन, वैक्यूम दबाव स्थिर के साथ एक नकारात्मक दबाव जनरेटर।
12. मानक विन्यास: औद्योगिक नियंत्रण कंप्यूटर का 1 सेट, चार समूहों को खोलना, सक्शन नोजल 12;
13. वैकल्पिक: 8 मिमी, 12 मिमी, 16 मिमी और 24 मिमी यामाहा फीडर के बाहर मैच;हवा कंप्रेसर।

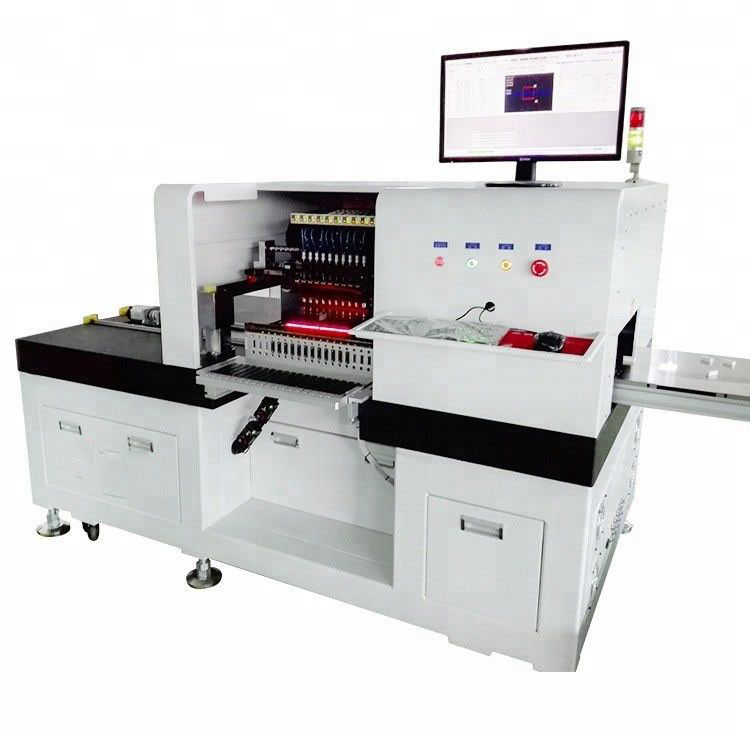

50000CPH स्वचालित पिक एंड प्लेस मशीन 0
